ZYA9000型活塞氣囊式水錘及納器是我廠消化目外資料及產品，自行設計制造的一種吸納供水系統水錘余壓的設備。在供水系統中，當水泵發生故障或突然停電等原因．使水流突然停止，并開始倒流時都會產生水錘。大家知道，液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波．以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。 zYA9000型活塞氣囊式水錘吸納器和消聲止回閥組臺使月，能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞 |
一、主要零部件材料
|
零件名稱 |
閥體、閥蓋 |
活塞 |
密封圈 |
|
主要材料 |
不銹鋼 |
鑄銅、不銹鋼 |
丁腈橡膠 |
二、結構特點
不銹鋼園柱體氣缸+一個GST型導向環，不銹鋼活塞+兩個密封圉+硅潤滑油，免維修。活塞活動，氣囊脹縮、氣墊消能，吸納水錘。
三、工作原理

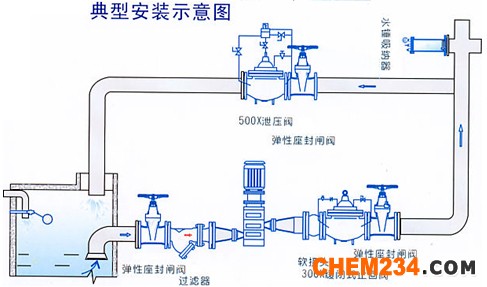

在ZYA9000型活塞氣囊式水錘吸納器工作時．氣缸內充滿一定壓力的氣體．月標準三通垂直裝于管路中。在正常情況下．當水流壓力低于氣缸內壓力時，活塞不會產生運動，吸納器對管路不產生影響，管路液體正常流動。當管路水流壓力高于氣缸內壓力時，能對水擊波的瞬產壓力提供有效的緩沖，從而使管內壓力得到調節。
四、技術參數
公稱壓力：PNl 6—2 5M Pa
公稱通徑：1 5～300
容氣腔壓力(占管道壓力百分?jǐn)?shù))50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68／T l 7241 6 68／T 91 1 3
試驗標準：GB／T l 3927 APl 598
公稱通徑：1 5～300
容氣腔壓力(占管道壓力百分?jǐn)?shù))50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68／T l 7241 6 68／T 91 1 3
試驗標準：GB／T l 3927 APl 598
五、主要外形連接尺寸
|
DN |
管徑 |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
21/2” |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
.350 |
365 |
465 |
|
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
|
|
DN |
管徑 |
3” |
4” |
5” |
6” |
8” |
10” |
12” |
|
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
|
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |
